產品簡介：

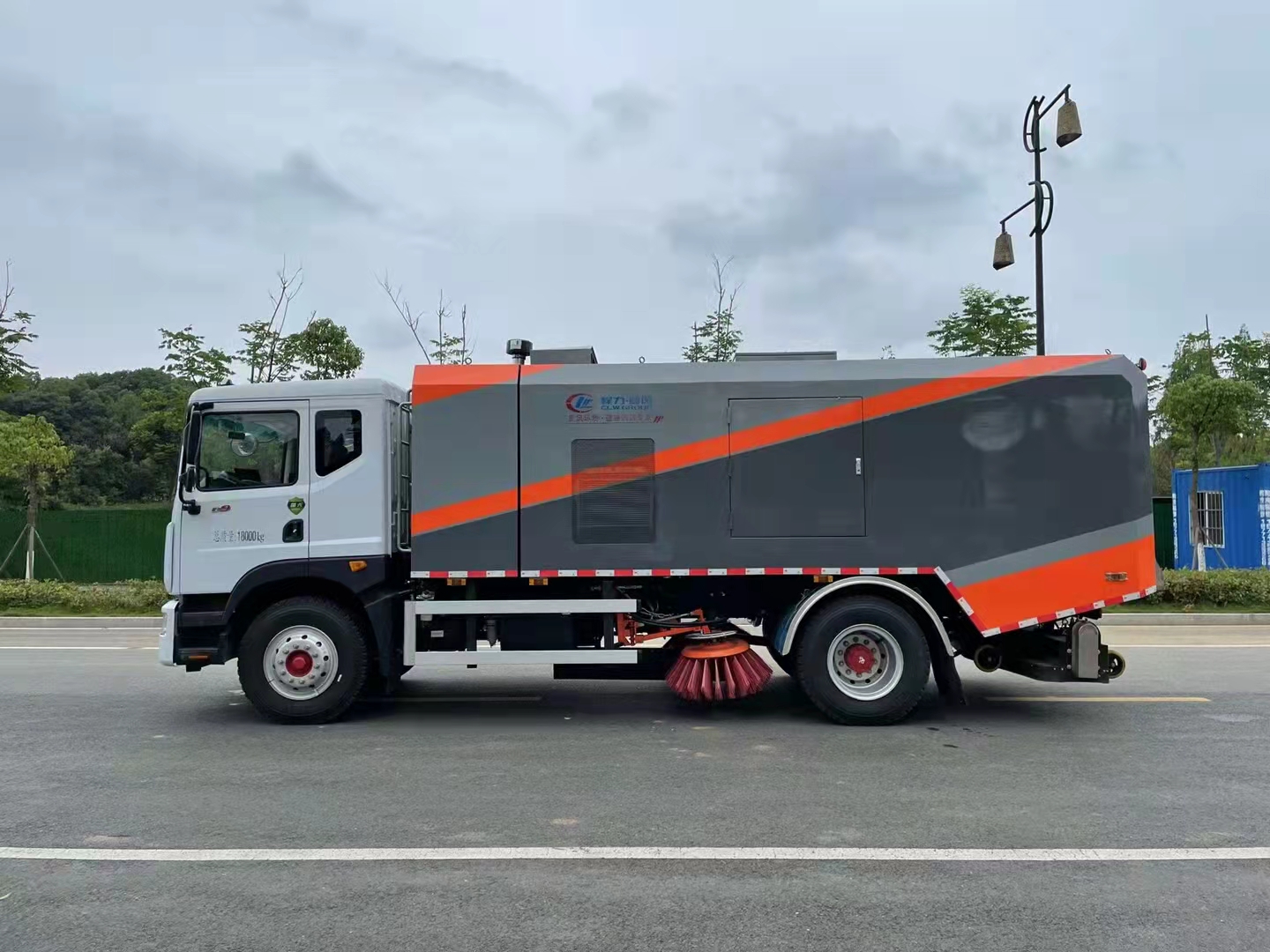

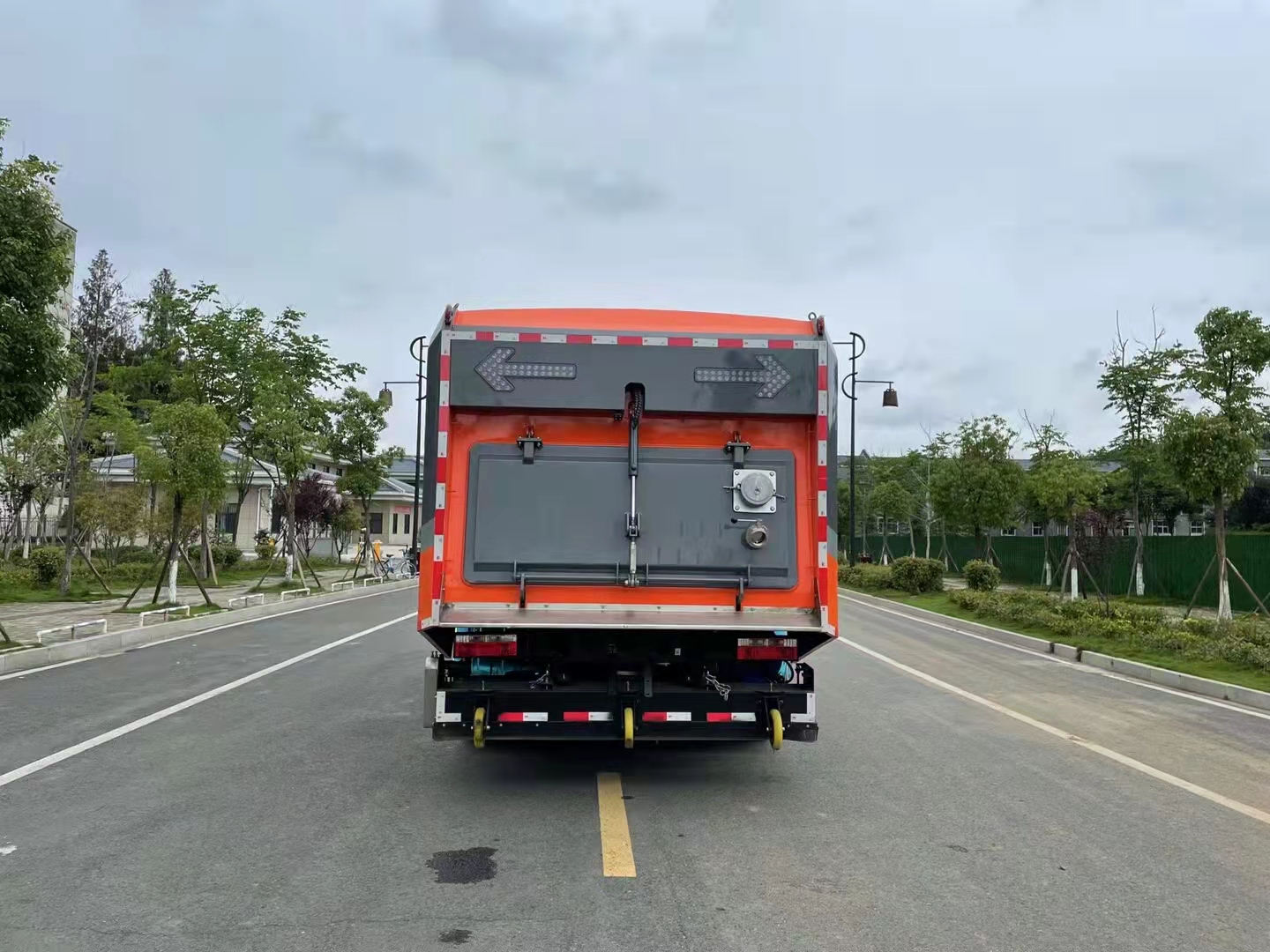

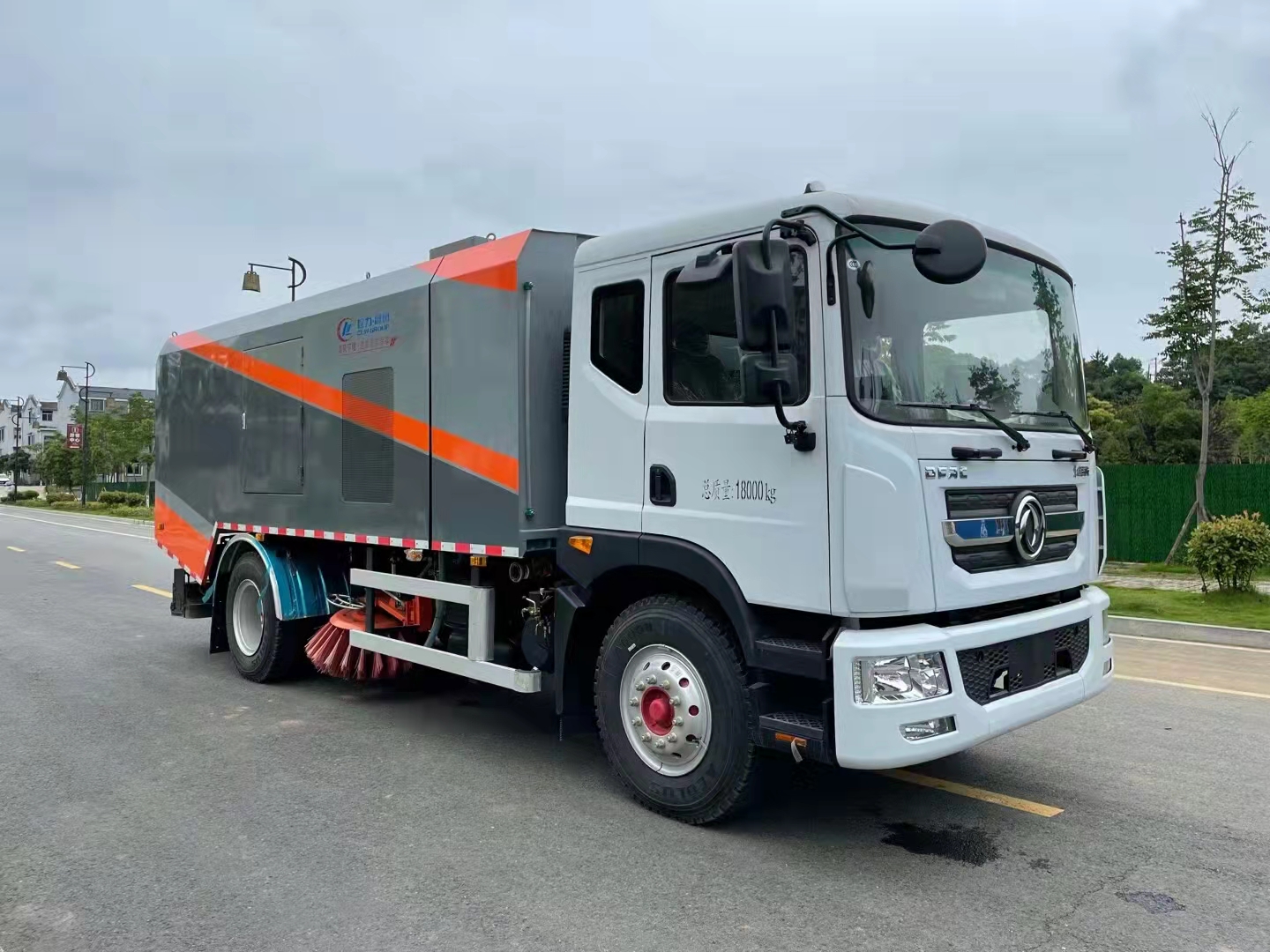

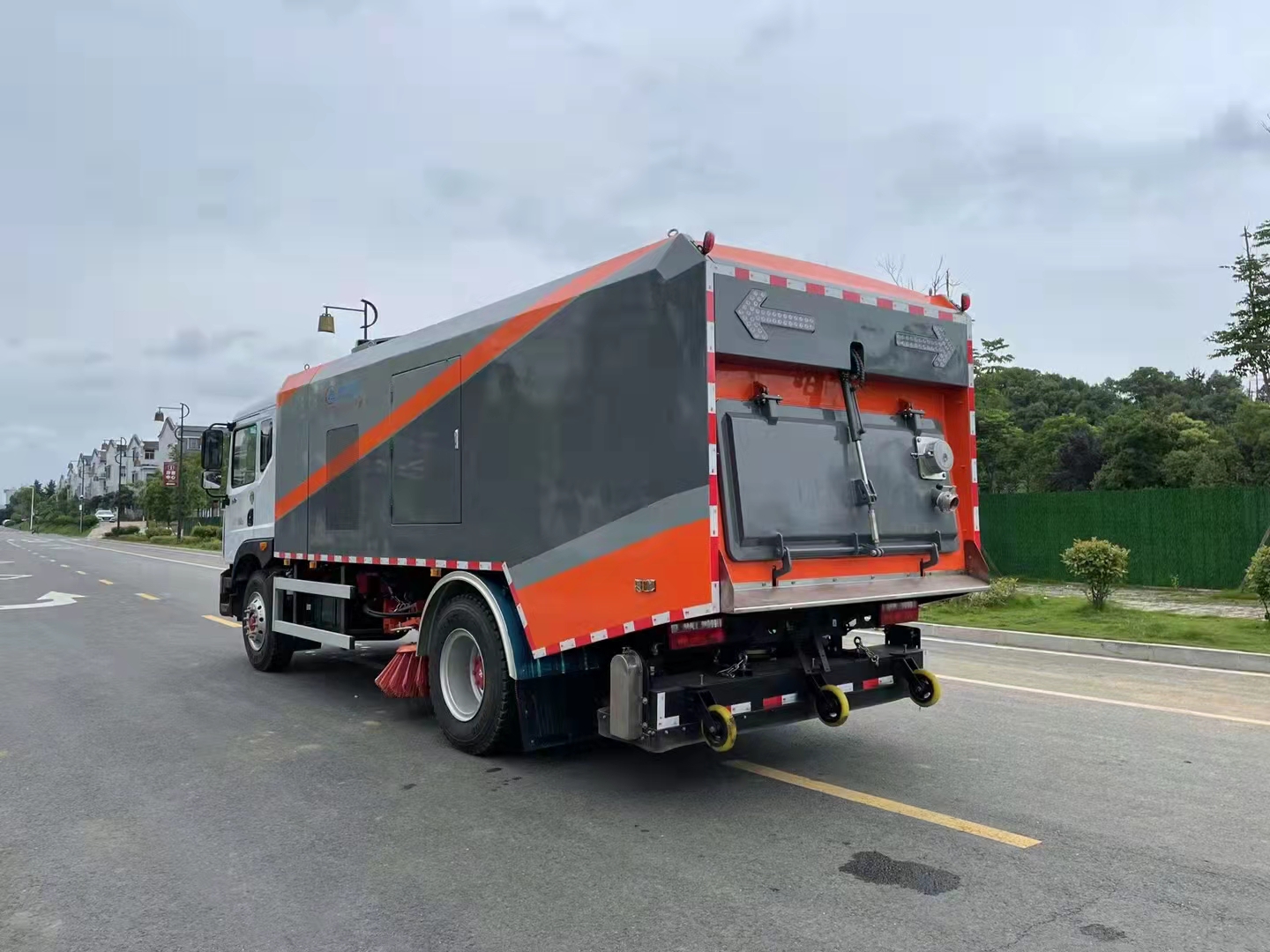

新款干濕兩用清掃車
3.5水/7塵 玉柴140副發
CAN總線**系統 **北部精機液壓閥
后置滾掃 干濕兩用
水穩路面 銑刨路面
針對公路養護、工地、礦場、砂石廠、攪拌站等垃圾量多的工況。
1、工作原理
清掃：副發動機驅動液壓油泵和風機工作。液壓油泵驅動左、右掃盤伸縮、升降、旋轉。左右掃盤將兩側的垃圾掃**掃路車下面、吸嘴前方。風機工作使垃圾箱、吸管和吸嘴組成的風道產生高速氣流，在氣流的作用下，垃圾吸入吸嘴，并進入垃圾箱中；掃盤上的真空吸塵罩通過旋風工作原理將揚塵吸入垃圾箱內。底盤發動機驅動掃路車向前行走，掃**吸嘴前方的垃圾不斷進入到吸嘴中，并源源不斷地被吸到垃圾箱中，實現路面清掃。
降塵：垃圾箱內分層設計，揚塵經過濾筒過濾后將清潔的空氣排出，顆粒狀垃圾直接進入垃圾箱內；雨天或潮濕路面時，通過切換風道，所有垃圾直接以重力沉降方式進入垃圾箱內。吸入車廂體內的垃圾和粉塵經慣性分離、沖擊分離和過濾分離等三級除塵，采用**創的干式除塵清灰機構，實現過濾系統自動清灰。
2、功能介紹
1）該車集掃路車、吸塵車功能于一體，可切換風道改變降塵模式，無需要使用水降塵，不受水源距離限制，是一款全地型、全天候路面清掃車，特別適用于寒冷多灰塵地區。

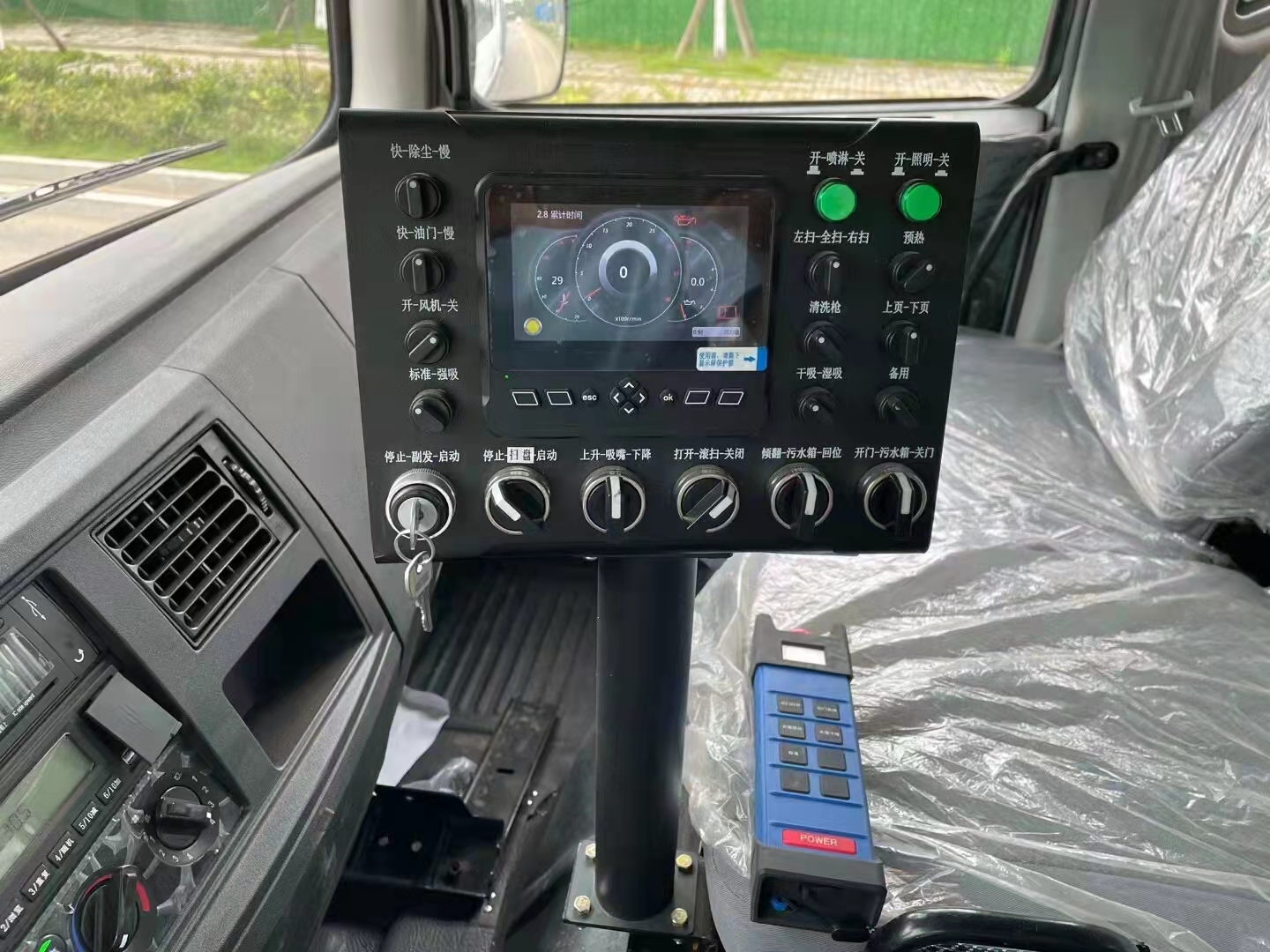

2）車輛采用“顯示屏+**器+CAN總線操作面板”的**模式?？蛇x擇晴雨工作模式。作業起動和作業停止時，副發動機轉速**、吸嘴升降、掃盤收放等作業裝置全由一鍵**，操作簡便。
3）“中置兩立掃＋后置寬吸嘴”的布置方式。大掃刷設計，可清除道路臺階死角垃圾，吸嘴能隨地面狀況自動找平，清掃能力大，清掃速度快。
參數配置
|
車輛型號 |
CLW5180TXC6型吸塵車 |
|
||
|
二類底盤型號 |
EQ1185LJ9CDE |
|
||
|
軸距 |
4500 |
|
||
|
發動機型號 |
底盤發動機 |
YCS04200-68 B6.2NS6B230 |
|
|
|
副發動機 |
玉柴 |
|
||
|
發動機額定功率 |
底盤發動機 |
147KW 169KW |
|
|
|
副發動機 |
140馬力 |
|
||
|
排放 |
GB17691-2018國Ⅵ |
|
||
|
加速行駛車外噪聲 |
≤84dB（A），滿足噪聲二階段要求 |
|
||
|
**車速 |
105km/h |
|
||
|
**爬坡角 |
30% |
|
||
|
接近角/離去角 |
19/8,19/9 |
|
||
|
質量參數 |
整備質量 |
10800 kg |
|
|
|
**總質量 |
18000kg |
|
||
|
尺寸參數 |
外形尺寸（長×寬×高） |
8220X2550X3180 |
|
|
|
**小離地高度 |
360mm |
|
||
|
吸掃作業 |
清掃效率 |
≥95% |
|
|
|
**吸入粒度 |
110mm |
|
||
|
吸掃寬度 |
2.4m |
|
||
|
**清掃能力 |
51000 m2/h |
|
||
|
碟形盤刷外伸尺寸 |
≥400mm |
|
||
|
|
吸掃行駛速度 |
3-15 km/h |
|
|
|
水箱 |
水箱容積 |
3500L |
|
|
|
垃圾箱 |
垃圾箱額定容量 |
7.0 m3 |
|
|
|
卸料門開啟角度 |
≥85° |
|
||
|
液壓系統 |
型式 |
開式、電氣** |
|
|
|
主要元件 |
齒輪泵、液壓馬達、液壓缸、電磁閥 |
|
||
|
系統壓力 |
16MPa |
|
||
|
液壓油箱容量 |
60L |
|
||
|
油溫 |
60 ?C |
|
||
|
電氣系統 |
型式 |
DC24V |
|
|
|
電壓 |
24V |
|
||
|
蓄電池 |
24V（2只12V串聯） |
|
||
|
掃盤裝置 |
型式 |
中置兩個掃盤，液壓馬達驅動，右前可****，具有避讓回復功能。 |
|
|
|
掃盤直徑 |
850mm；950mm |
|
||
|
掃盤角度 |
前傾：4-6度外傾：4-7度 |
|
||
|
后置吸盤 |
型式 |
單吸口，液壓**，彈簧懸浮。 |
|
|
|
吸口直徑 |
200mm |
|
||
|
吸塵筒直徑 |
|
|
||
|
過濾筒 |
|
14個 |
|
|
